Bild 1
einfaches Petri-Netz mit zwei Stellen und einer Transition
Eingangsstelle: eine Stelle, von der eine gerichtete Kante zu einer
Transitionführt
Ausgangsstelle: eine Stelle, auf die eine gerichtete Kante von einer
Transitionführt

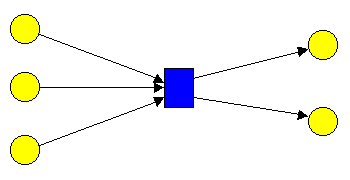

Bild 2 Transition mit drei
Eingangs- und zwei Ausgangsstellen
Die Anzahl der Eingangs- und Ausgangsstellen ist nicht
festgelegt.

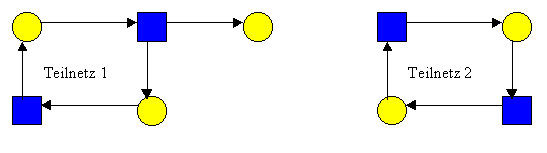

Bild 3 Petri-Netz mit isolierten Elementen
Zu jedem Knoten gibt es einen Vorbereich x
und einen Nachbereich y . Gehört der Vorbereich und der Nachbereich zur
leeren Mengen (d. h. es gibt keinen Vor- und Nachbereich),so wird vom isolierten Element oder isolierten Teilnetz
gesprochen .
